PE 구조 (5) - 계산기의 PE 구조 / NT HEADER - IMAGE OPTIONAL HEADER 분석





오늘은 계산기의 NT Header에서 IMAGE OPTIONAL HEADER에대해서 분석하려고 한다.

꽤나 중요한 녀석임으로 차근차근히 분석을 시작해보자.



우선 복습을 위하여 몇 가지 저번에 배운 내용을 확인해보자.

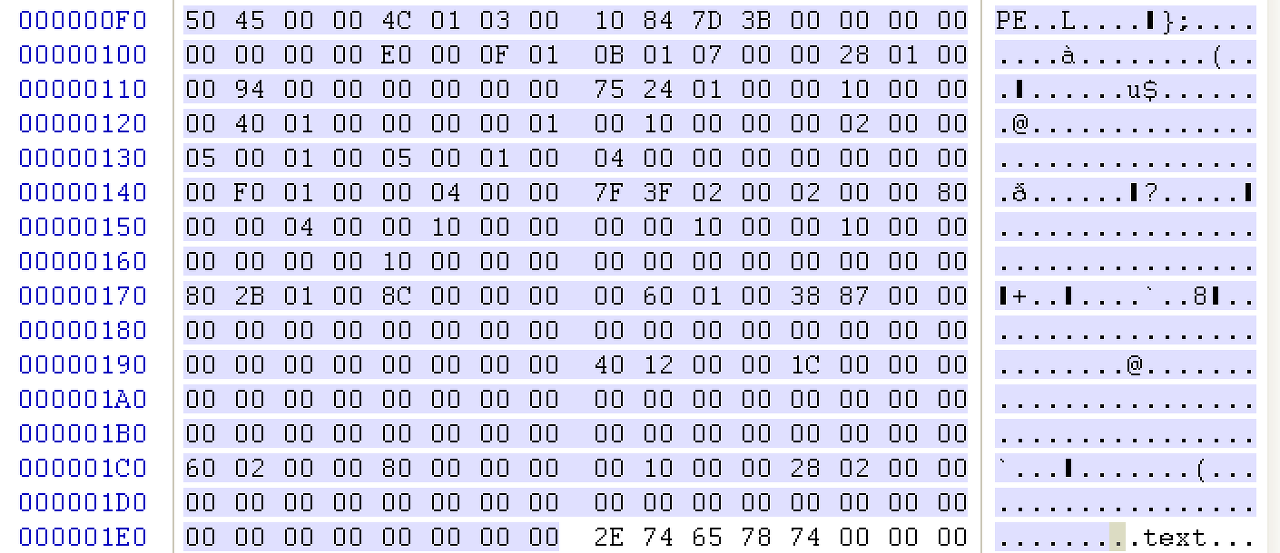

이것이 calc.exe의 NT header 영역이다.



그리고 NT header 구조체는

typedef struct _IMAGE_NT_HEADERS {
    DWORD Signature;
    IMAGE_FILE_HEADER FileHeader;
    IMAGE_OPTIONAL_HEADER32 OptionalHeader;
} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;

로 정의되어 있고 지난 포스터에서 FileHeader 부분을 알아봤었다.



https://shineild-security.tistory.com/73

PE 구조 (4) - 계산기의 PE 구조 / NT HEADER - IMAGE FILE HEADER 분석





오늘 알아볼 구조체는 IMAGE_OPTIONAL_HEADER이다.

일단 정의된 구조를 확인해보자.





typedef struct _IMAGE_OPTIONAL_HEADER {
    //
    // Standard fields.
    //

    WORD    Magic;
    BYTE    MajorLinkerVersion;
    BYTE    MinorLinkerVersion;
    DWORD   SizeOfCode;
    DWORD   SizeOfInitializedData;
    DWORD   SizeOfUninitializedData;
    DWORD   AddressOfEntryPoint;
    DWORD   BaseOfCode;
    DWORD   BaseOfData;

    //
    // NT additional fields.
    //

    DWORD   ImageBase;
    DWORD   SectionAlignment;
    DWORD   FileAlignment;
    WORD    MajorOperatingSystemVersion;
    WORD    MinorOperatingSystemVersion;
    WORD    MajorImageVersion;
    WORD    MinorImageVersion;
    WORD    MajorSubsystemVersion;
    WORD    MinorSubsystemVersion;
    DWORD   Win32VersionValue;
    DWORD   SizeOfImage;
    DWORD   SizeOfHeaders;
    DWORD   CheckSum;
    WORD    Subsystem;
    WORD    DllCharacteristics;
    DWORD   SizeOfStackReserve;
    DWORD   SizeOfStackCommit;
    DWORD   SizeOfHeapReserve;
    DWORD   SizeOfHeapCommit;
    DWORD   LoaderFlags;
    DWORD   NumberOfRvaAndSizes;
    IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;



가장 마지막 변수를 보면 IMAGE_DATA_DIRECTORY 라는 구조체 배열이 나온다.

IMAGE_NUMBEROF_DIRECTORY_ENTRIES는 16으로 정의되어 있다.

그리고 IMAGE_DATA_DIRECTORY 구조체의 구조를 보면



typedef struct _IMAGE_DATA_DIRECTORY {
    DWORD   VirtualAddress;
    DWORD   Size;
} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;



로 정의되어 있는 것을 확인 할수 있다.





정의된 구조체의 크기를 계산해보면 1 * 2 + 2 * 9 + 4 * 19 + 8 * 16 = 224 (0xE0)으로 앞서서 IMAGE FILE HEADER에 정의되있던 크기인 E0과 같은 것을 확인 할 수 있다.





여러 변수들이 선언되어있는데 우리가 알아봐야할 것은 일부분이다.



Magic : 32 & 64 bit 표현
AddressOfEntryPoint : 프로그램의 시작주소
ImageBase + AddressOfEntryPoint = 상대적 시작 주소
BaseOfCode : code 영역의 시작 주소
BaseOfData : data 영역의 시작 주소
SectionAlignment : 메모리 상의 최소 단위
FileAlignment : 파일 상의 최소 단위
SizeOfImage : PE 파일이 메모리에 load되어 있는 상태의 크기
SizeOfHeader : PE 헤더의 전체 크기
Subsystem : 1 - Driver, 2 - GUI, 3 - CUI
NumberOfRavAndSizes : IMAGE_DATA_DIRECTORY DataDirectory의 배열 길이

DataDirectory : 각 항목별로 정의된 값이 존재한다.

// Directory Entries

#define IMAGE_DIRECTORY_ENTRY_EXPORT          0   // Export Directory
#define IMAGE_DIRECTORY_ENTRY_IMPORT          1   // Import Directory
#define IMAGE_DIRECTORY_ENTRY_RESOURCE        2   // Resource Directory
#define IMAGE_DIRECTORY_ENTRY_EXCEPTION       3   // Exception Directory
#define IMAGE_DIRECTORY_ENTRY_SECURITY        4   // Security Directory
#define IMAGE_DIRECTORY_ENTRY_BASERELOC       5   // Base Relocation Table
#define IMAGE_DIRECTORY_ENTRY_DEBUG           6   // Debug Directory
//      IMAGE_DIRECTORY_ENTRY_COPYRIGHT       7   // (X86 usage)
#define IMAGE_DIRECTORY_ENTRY_ARCHITECTURE    7   // Architecture Specific Data
#define IMAGE_DIRECTORY_ENTRY_GLOBALPTR       8   // RVA of GP
#define IMAGE_DIRECTORY_ENTRY_TLS             9   // TLS Directory
#define IMAGE_DIRECTORY_ENTRY_LOAD_CONFIG    10   // Load Configuration Directory
#define IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT   11   // Bound Import Directory in headers
#define IMAGE_DIRECTORY_ENTRY_IAT            12   // Import Address Table
#define IMAGE_DIRECTORY_ENTRY_DELAY_IMPORT   13   // Delay Load Import Descriptors
#define IMAGE_DIRECTORY_ENTRY_COM_DESCRIPTOR 14   // COM Runtime descriptor

#define IMAGE_DIRECTORY_ENTRY_RESERVED 15 // Reserved Directory



우리는 여기서 EXPORT(0), IMPORT(1), RESOURCE(2), TLS(9)만 집중해서 보면 된다.





그럼 이제 하나하나 값을 확인해보자!

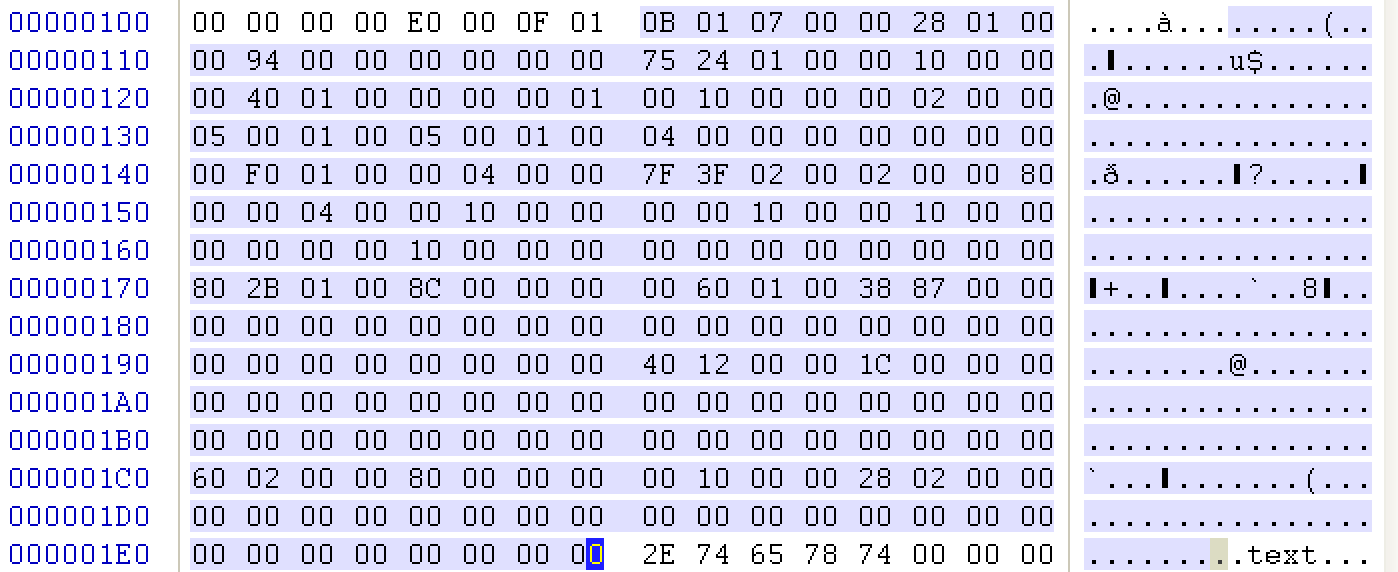

MAGIC : 0B 01 (10B)

10B : 32 bit

20B : 64 bit



AddressOfEntryPoint : 75 24 01 00 (12475)

Entry Point의 RVA 값을 갖고 있다.

즉 프로그램이 시작되면 최초로 실행되는 코드의 시작 주소이다.



한번 확인해보자.

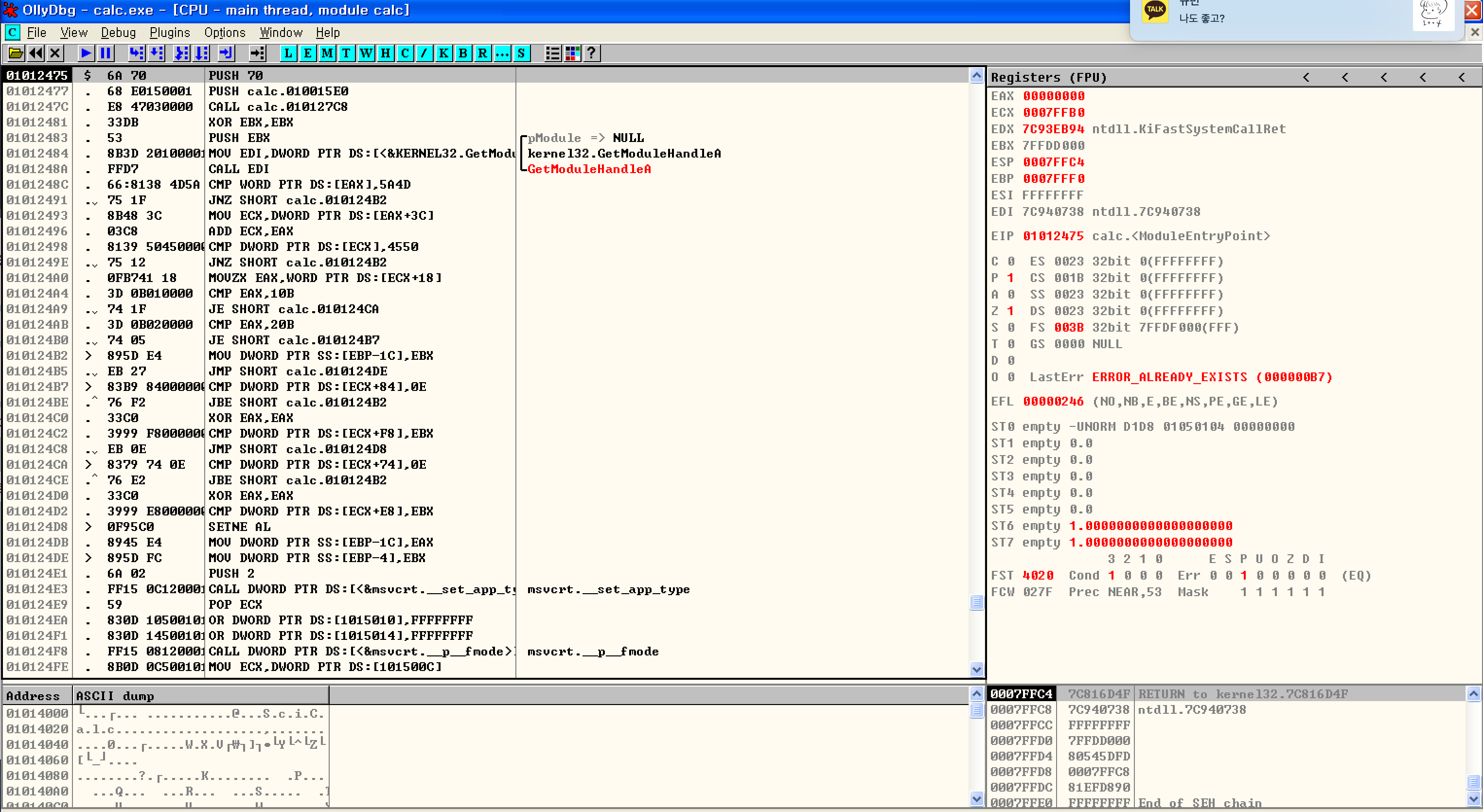

올리디버거를 키면 12475부터 시작하는 것을 확인할 수 있다!





BaseOfCode : 00 10 (10 00)

code 영역의 시작 주소이다.

밑에 언급한 imagebase의 주소의 값과 더한 1001000에 코드영역이 시작되는지 확인해 보자.







BaseOfData : 00 40 01 (14000)

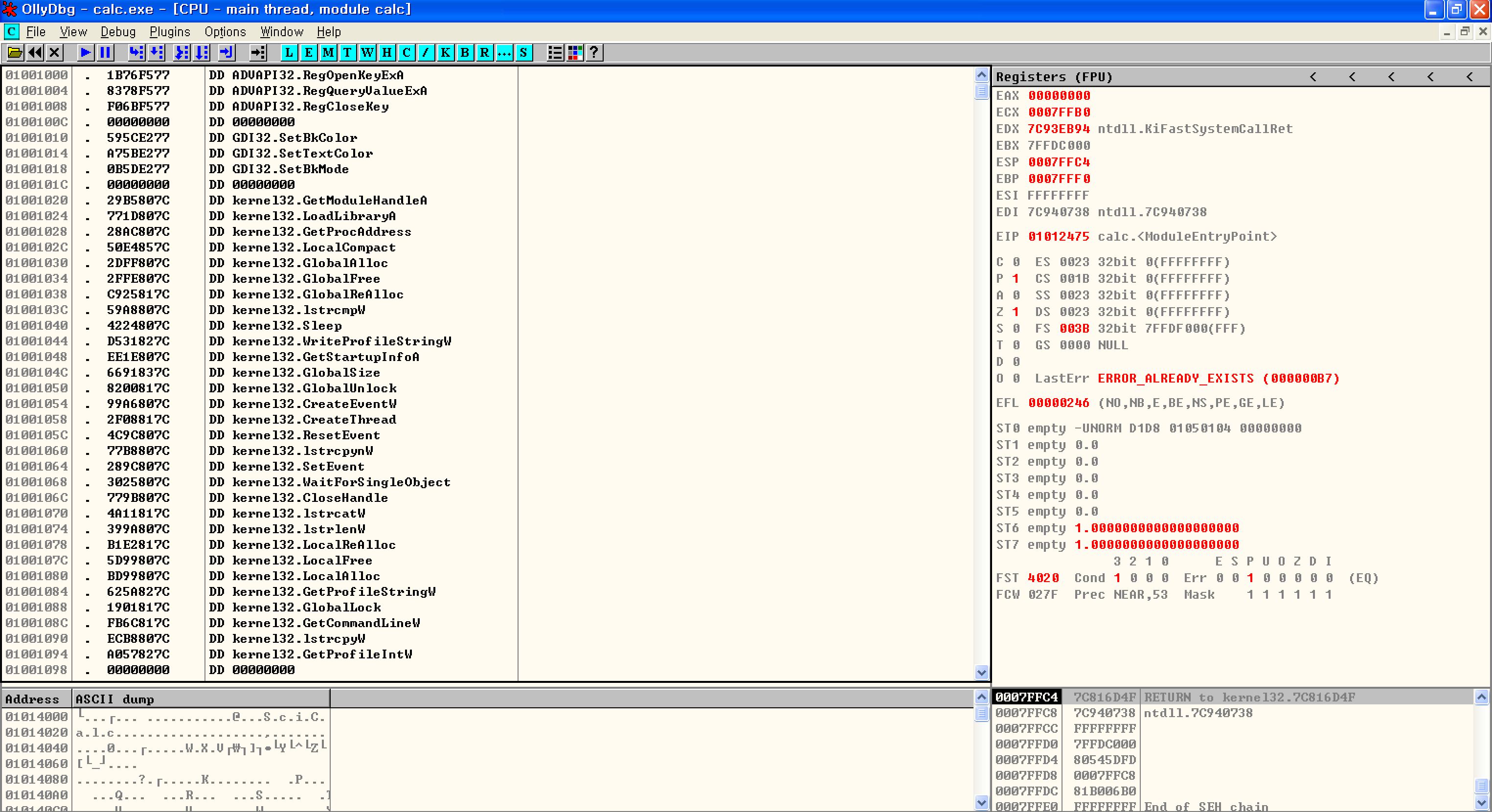

아까 위에 사진을 보면 ASCII dump 칸을 보면 01014000에서부터 시작하는 것을 확인할 수가 있다!





ImageBase : 00 00 00 01 (1000000)

프로세스 가상메모리의 값으로 프로그램이 로드될때 eip는 imagebase값과 AddressOfEntry point 값을 더해서 로딩이 된다.

앞서 baseofcode와 baseofdata를 보면 알겠지만 실제 메모리에 맵핑될 때 더해지는 값이다.





SectionAlignment : 00 01 (100)

메로리상의 최소 단위로 100(h) 단위로 패딩된다.





FileAlignment : 00 02 (200)

파일 상의 최소 단위가 200으로 패딩된다.





SizeOfImage : 00 F0 01 (1F000)

PE 파일이 메모리에 로딩되엇을 때 가상 메모리에서 PE Image가 차지하는 크기가 1F000이라는 뜻이다.





SizeOfHeader : 00 04 (400)

PE header의 전체 크기로 이전글들에서 똥꼬쇼하며 구했던 녀석이 여기 있다...





Subsystem : 02

1 : Driver file = 시스템 드라이버 (ex: ntfs.sys)

2: GUI file = 창 기반 애플리케이션 (ex: notepad.exe)

3: CUI file = 콘솔 기반 애플리케이션 (ex: cmd.exe)





NumberOfRvaAndSizes :  10

가끔 16이 아닐 경우도 있으니 확인을 꼭 해주자!

지금 같은 경우는 정의된 경우와 같이 16값을 나타내고 있다.











대망에 DataDirectory부분이다.

4바이트 변수 2개를 갖고 있는 구조체 배열로 하나당 8bytes씩 보면 된다.

첫번째는 가상주소 값이고 두번째는 사이즈를 표시한다.



[0]에는 값이 없으므로 넘어가고 [1]인 Import값을 확인해 보자.

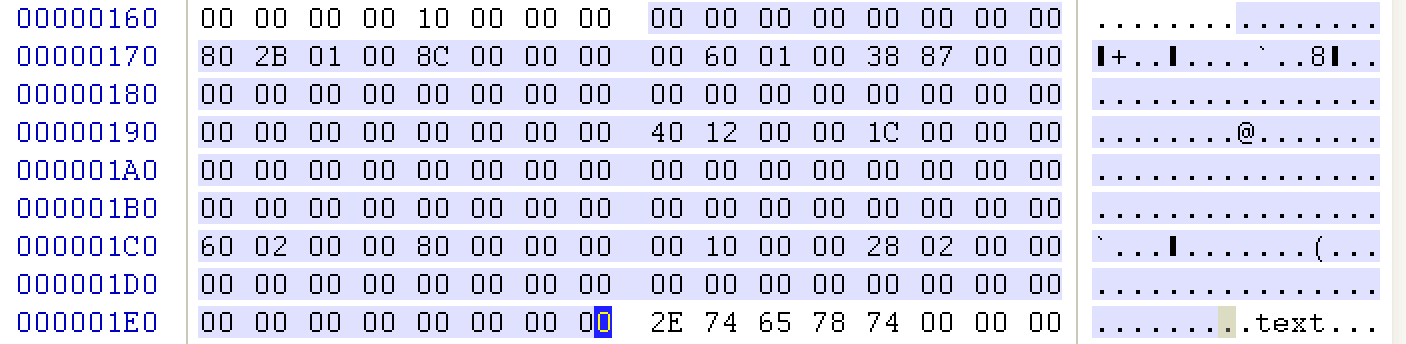

80 2B 01이 주소로 적혀있다. 확인해보자.

12B80은 RVA의 값으로 offset값을 계산해야하는데 이건 섹션별 주소를 알때 계산이 쉽다.

고로 이 부분은 섹션 헤더를 정리한 후에 따로 작성하도록 하겠다.



절대 졸려서 그만 쓰는거 아닙니다.
