IP 패킷 구조

IP ( Internet Procotocl)

IP 프로토콜은 가장 대표적인 네트워크 계층 프로토콜이다.

하위 계층의 서비스를 이용하여서 두 노드 간의 데이터 전송 경로를 정하는 역할을 한다.

(단말 장치 간 패킷 전송 서비스)

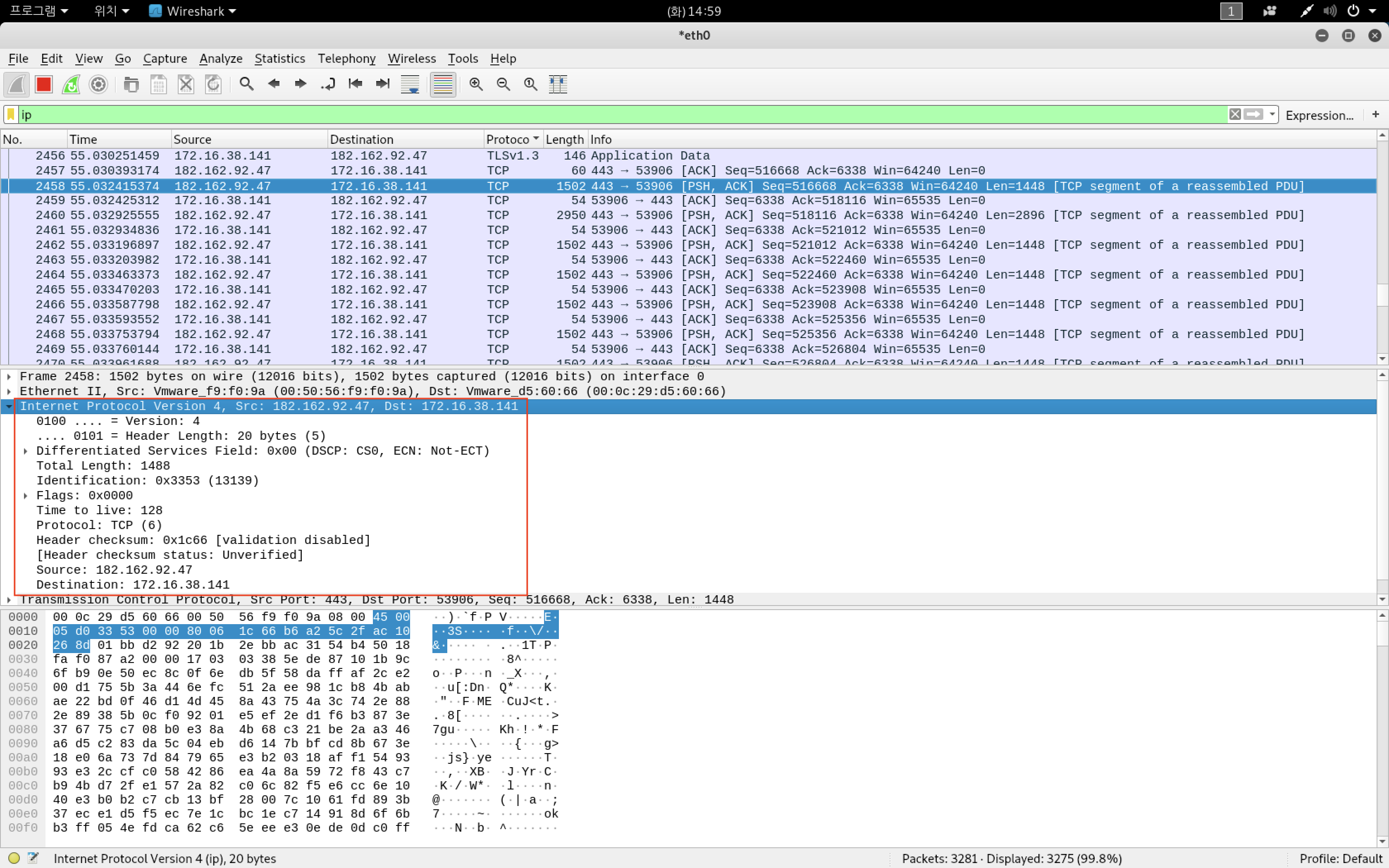

IP 패킷 구조





IP 패킷 구조







Version

길이 : 4 bit

IP의 버전 정보

IPv4 -> 0x4



IHL

길이 : 4 bit

Internet Header Length

IP 헤더의 길이를 나타내는 값

IHL 값 X 4 = 실제 헤더 Byte

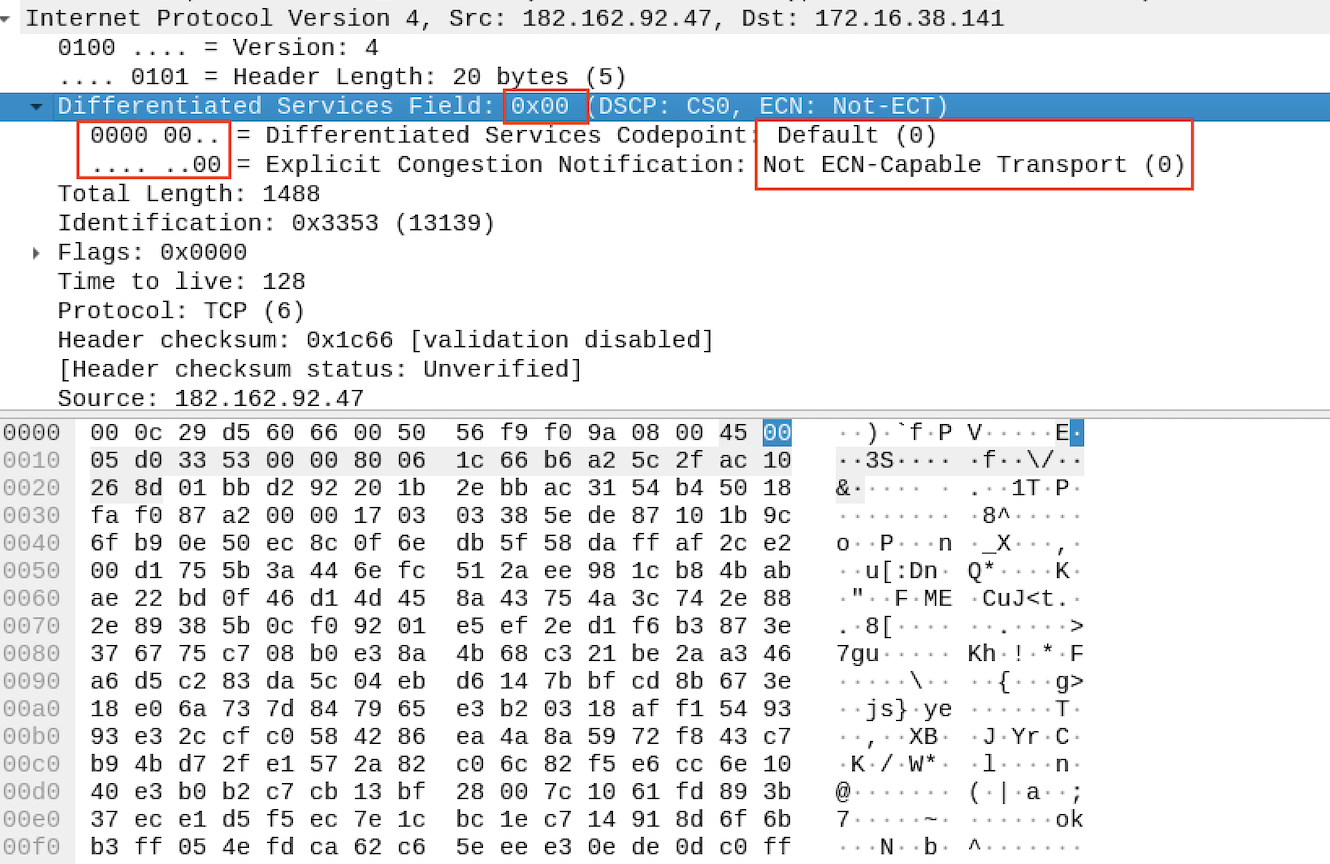

TOS

길이 : 1 Byte

Type of Service

라우터에서 IP 데이터그램을 처리할 때 우선순위 결정에 사용된다.

Delay, MTU, Reliability, Cost 등을 설정 가능하며 기본 값은 0이다.



type 대신 service field가 적혀있으며 기본값 0이 입력되어 있다.







TL

길이 : 2 Byte

Total Length

헤더를 포함한 데이터그램의 전체 길이를 의미한다.



Identification

길이 : 2 Byte

데이터그램이 단편화될 때 모든 단편에 이 값이 복사되고 단편화 된 데이터 그램이 생성될 때마다 1씩 증가한다.

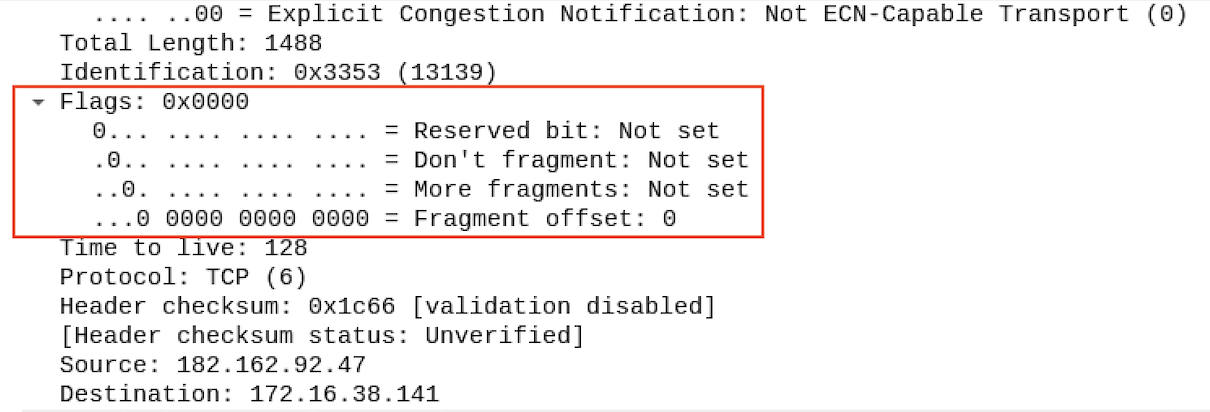

Flag

길이 : 3 bits

단편화의 여부를 알려주며 데이터가 단편화 조각에 첫번째인지 마지막인지 중간인지를 알려줌.



RF(Reserved Fragment) : 사용하지 않는 값으로 0을 적는다.

DF(Don't Fragment) : 1 - 단편화 x / 0 - 단편화 o

MF(More Fragment) : 0 - 단편화 x OR 마지막 단편 / 1 - 뒤에 Fragment가 남아 있음



DF값이 0으로 단편화가 이루어지지 않은 패킷임을 알 수 있다.





Fragment Offset

길이 : 13 bits

데이터그램 안에서의 상대적 위치를 나타냄



TTL

길이 : 1 Byte

Time To Live

패킷 전달 과정에서 1Hop을 지나게 될때 마다 값이 1씩 줄어들며 0이되면 패킷은 버려진다.



Protocol

길이 : 1 Byte

상위 계층 프로토콜을 나타냄

1 - ICMP

2 - IGMP

6 - TCP

17 - UDP



Header Checksum

길이 : 2 Byte

패킷 전달 중 발생할 수 있는 오류 검사을 위해 사용하는 것으로 송신측에서 체크섬을 계산하여 전송함



Source Address

길이 : 4 Bytes

출발지 주소



Destination Address

길이 : 4 Bytes

목적지 주소



Options

패킷의 옵션값을 지정



Padding

옵션에 내용이 입력될 경우 옵션의 크기가 32배수로 마무리 될수 있도록 크기를 0으로 채워준다.



Data

IP 패킷을 통해서 전송되는 데이터 부분
