ICMP 패킷 구조

ICMP는 서로간의 ping 통신을 할 때 주로 사용되며 서로간의 통신이 정상적으로 이루어지는지 확인하기 위하여 쓰인다.





ICMP(Internet Control Message Protocol) 패킷 구조









Type

길이 : 1 Byte

ICMP type의 종류를 나타냄

0 - Echo Reply

4 - Source Quench

5 - Redirect

8 - Echo Request

11 - Time Exceeded



Code

길이 : 1 Byte

각 타입별로 세부적인 값을 적는다.



Checksum

길이 : 1 Byte

패킷의 무결성을 확인하기 위한 값으로 패킷의 크기를 적는 값, 일치하지 않을 시 잘못된 패킷으로 판별한다.

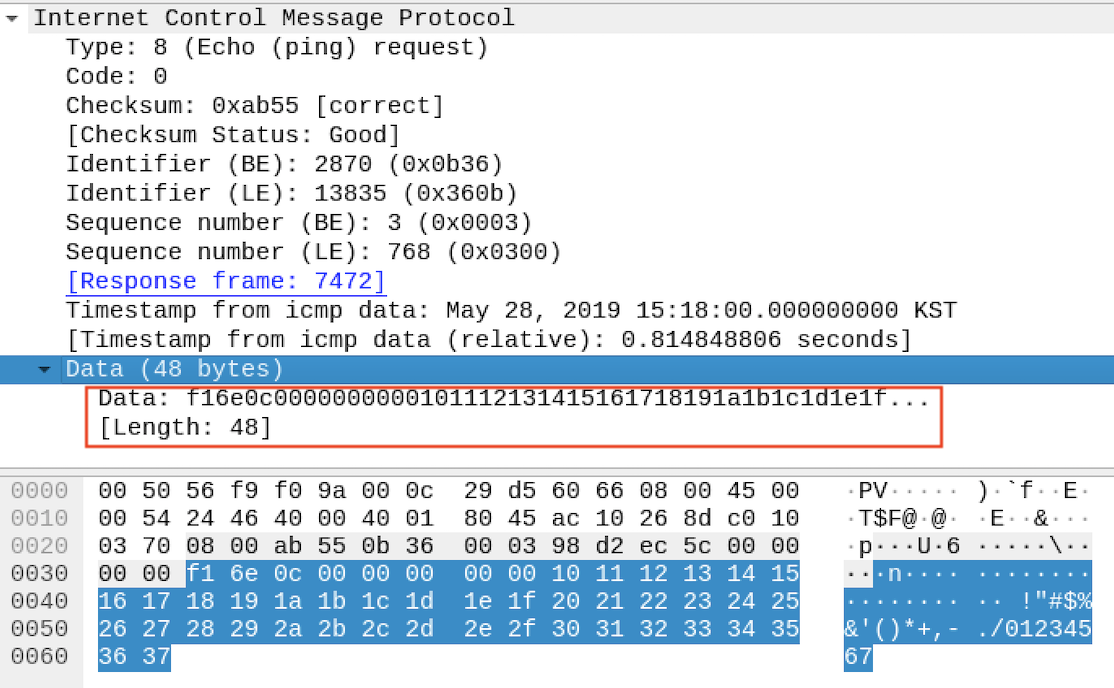

Data

보통 의미없는 문자열로 채워져 보내진다.

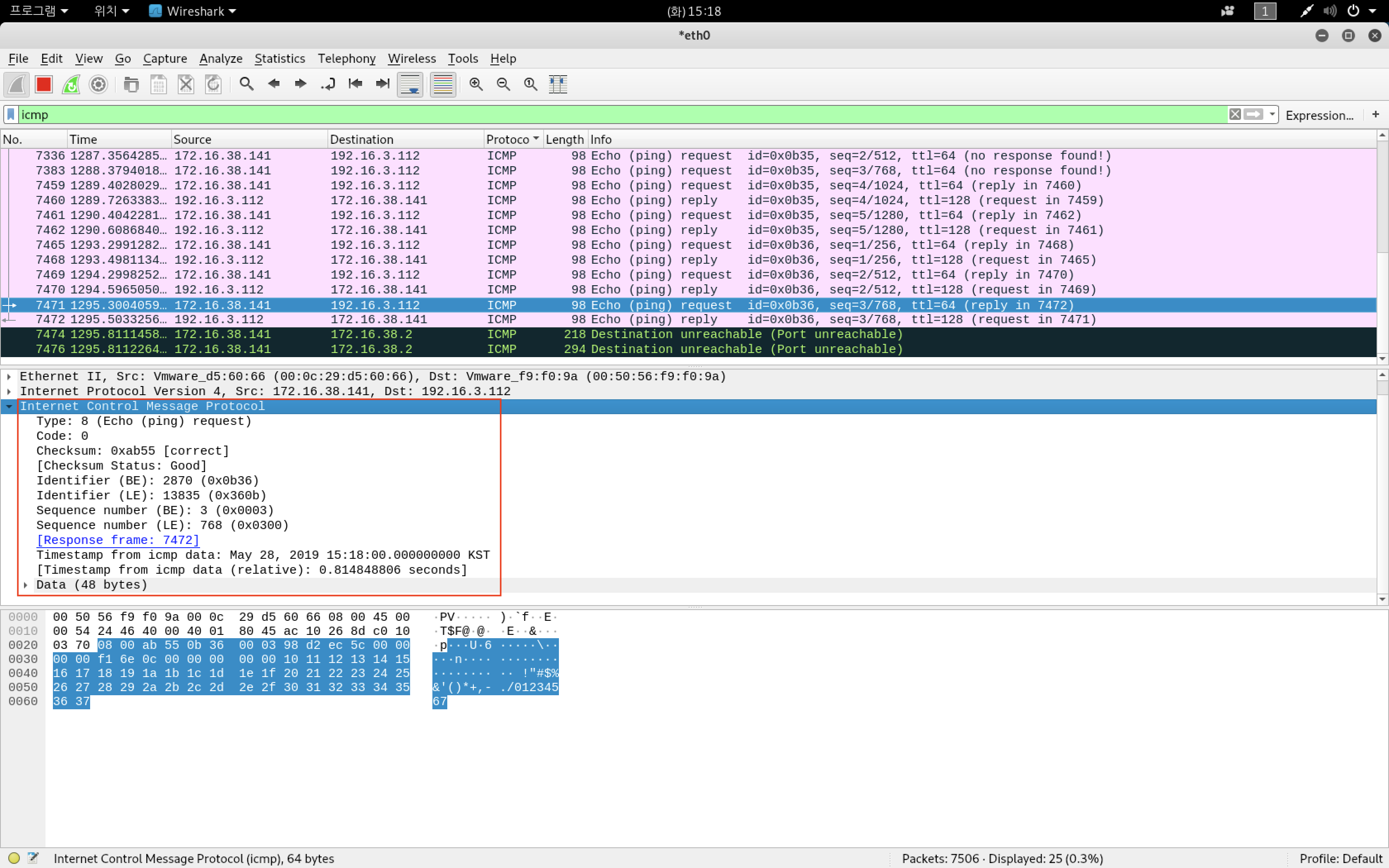

이런식으로
